單級雙吸離心泵的結構說明

    單級雙吸離心泵可用于抽送清潔水和物理化學性質類似于水的液體。它可用于9-140米的揚程，流速為126-12500m3/h，液體的高溫度不得超過80°C。它適用于工廠，礦山，城市供水，電站，大型水利工程，農田灌溉和排水。接下來小編就給大家講一下單級雙吸離心泵的結構。

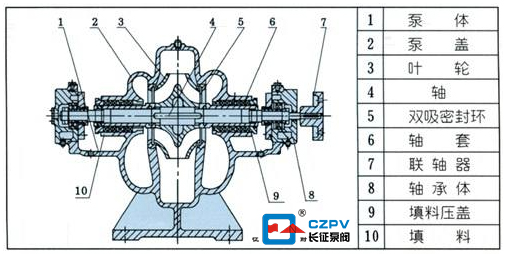

    單級雙吸離心泵的吸入口和排出口均在泵的軸線下方，并且在水平方向上垂直于該軸線。在維修時，不需要拆卸進水管和出水管以及電機就可以進行。從傳動方向看去，泵為順時針旋轉（可以根據用戶需要更改為逆時針旋轉）。主要部件有：泵體，泵蓋，葉輪，軸，雙吸力密封圈，軸套等，泵體何泵蓋構成了葉輪的工作室。在入口和出口法蘭上，安裝有真空計和壓力計的管螺紋孔。水泵的進水和出水法蘭的下部設有用于排水的螺孔。經過靜平衡驗證的葉輪固定在軸上，兩側帶有套筒和套筒螺母，并且它的軸向位置可以通過套筒螺母進行調節(jié)。泵軸由兩個單列向心球的軸承支撐。軸承可以安裝在軸承體中以及泵體的兩端，可以利用黃油潤滑。密封環(huán)用以減少水泵壓水室的水漏回吸水室。它由電動機通過彈性聯(lián)軸器直接驅動，必要時還可以將內燃機用于變速箱。單級雙吸離心泵的軸封為軟填料密封（可根據用戶需要采用機械密封結構）。

    以上就是小編為大家整理的單級雙吸離心泵的結構說明，以供大家參考。
