單級雙吸離心泵的特點

1.結構緊湊，外形美觀，穩定性好，安裝方便。

2.葉輪運行平穩優化，軸向力降低，水力性能優良。單級雙吸臥式離心泵殼體內表面和葉輪表面具有抗汽蝕性能。

3.選用SKF、NSK軸承，運行平穩，噪音低，使用壽命長。

4.軸封選用機械密封或填料密封。可保證8000小時無泄漏運行。

5.臥式單級雙吸離心泵的安裝形式在組裝時不需要調整?？筛鶕?jù)現場情況使用。垂直或水平安裝。

6.安裝自吸裝置，實現自動吸水，無底閥，無真空泵，無回灌，可啟動離心泵。

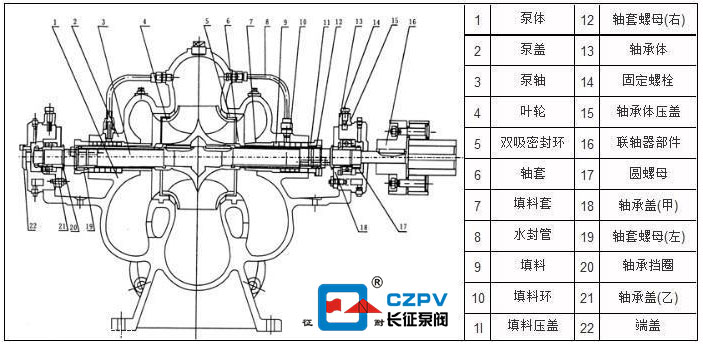

單級雙吸離心泵的外形結構圖

單級雙吸式離心泵的外形結構圖。其主要部件基本類似于單級單吸離心泵。區別在于單級雙吸式離心泵的葉輪是對稱的。似乎兩個相同的單吸式葉輪背對背連接，水從兩側進入葉輪。葉輪用鍵，軸套和軸套螺母的兩側固定，其軸向位置可以通過軸套螺母進行調節。單級雙吸中開式離心泵的泵蓋和泵體共同形成一個半螺旋形的吸氣腔，并形成一個向外的蝸殼壓力。中開泵的吸入口和出水口水平且垂直于泵軸鑄在泵體上。水從吸入口流出后，沿著半螺旋形吸入腔室從兩側流入葉輪。雙吸泵稱為單級雙吸離心泵。泵蓋和泵體之間的連接處水平且開放。它被稱為單級雙吸蝸殼式離心泵。單級雙吸離心泵在泵體的安裝位置和葉輪入口外緣裝有兩個減漏環，稱為雙吸減漏環。泄漏減少環上有一個突出的半圓形環，該環嵌入泵體的凹槽中，起到定位的作用。雙吸泵在穿過泵體的泵軸兩端配備了兩組填料密封裝置。運行時，少力高壓水通過泵蓋敞開表面上的凹槽流入注水腔，水封循環作為水封。從進水方向看雙吸泵，根據需要在軸的右端安裝一個聯軸器。也可以在軸的左端安裝一個聯軸器，泵軸的兩端均由軸承支撐。
