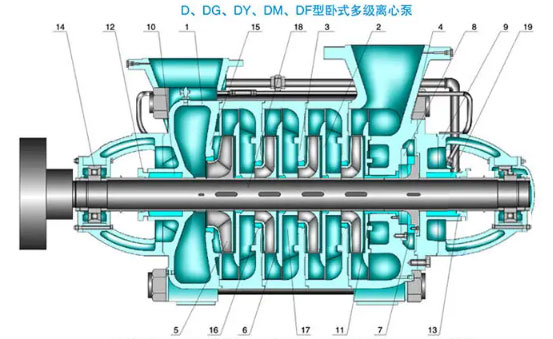

從多級泵的零件名稱圖中可以看出D型多級泵是由許多零部件組成的，D型多級泵的零部件有1.進水段 2.導葉 3.中斷 4.出水段 5.前級葉輪 6.葉輪 7.平衡盤 8.平衡板 9.尾蓋 10.填料 11.平衡套 12.填料壓蓋 13.O型圈 14.軸承 15.前級密封環 16.密封環 17.導葉套 18.軸 19.軸套等零部件構成。

多級泵的零件名稱圖

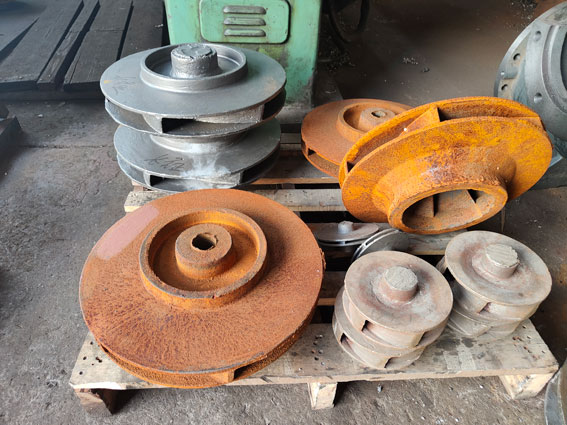

（1）葉輪是多級離心泵的“心臟”也是多級泵的核心部分，不銹鋼多級泵出力大轉速高，葉輪上的葉片可以起到主要的作用，葉輪在裝配前需要利用靜平衡實驗。葉輪上的外表面需要光滑，能減少水流的摩擦損失。

（2）進水段、中斷、出水段也被稱之為泵殼，泵殼是立式多級泵的主體。泵殼能起到固定的作用，可以和安裝軸承的托架相連接。

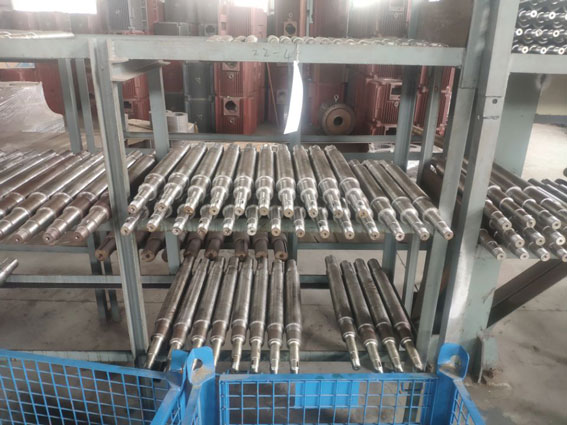

（3）泵軸的作用是借助聯軸器與電機相連接，把電機的轉矩傳遞給葉輪，泵軸是傳遞機械能的主要部件。

（4）軸承是套在泵軸上的支撐泵軸的零部件，有兩種分別是滾動軸承與滑動軸承。滾動軸承采用牛油作為潤滑劑，加油時應該適量加太多會容易出現發熱，加太少又會出現響聲并且出現發熱?；瑒?dòng)軸承采用透明油作為潤滑劑的加油到油位線。過多油會沿著泵軸滲出并且飛濺，過少軸承會出現過熱燒毀的情況容易引發事故，水泵在運行時軸承的溫度較高在85度，通常運行在60度之間，假如高了就需要找出原因。

（5）密封環又被稱之為減漏環。葉輪進口和泵殼間的間隙太大容易導致泵中高壓區的水經過此間隙流到低壓度，離心泵的出水量會受到影響效率會降低許多。間隙太小會導致葉輪和泵殼之間出現摩擦。為了回流阻力增加使內漏減少，能延緩葉輪與泵殼的使用年限，在泵殼內部與葉輪外部結合處裝有密封環，密封的間隙需要保持在0.25mm～1.10mm左右。

（6）填料函主要是由水封環、填料、填料筒、填料壓蓋、水封管等零件構成。填料函的作用是為了封閉泵殼和泵軸之間的空隙，使泵中的水流不流到外面去也不讓外面的空氣進入到泵中?？梢砸恢北３终婵諣顟B(tài)。泵軸和填料摩擦?xí)r會產生熱量需要依靠水封管注水到水封圈中使填料冷卻。

多級泵的零件名稱圖由離心泵廠家總結，推薦閱讀：什么是多級泵？
