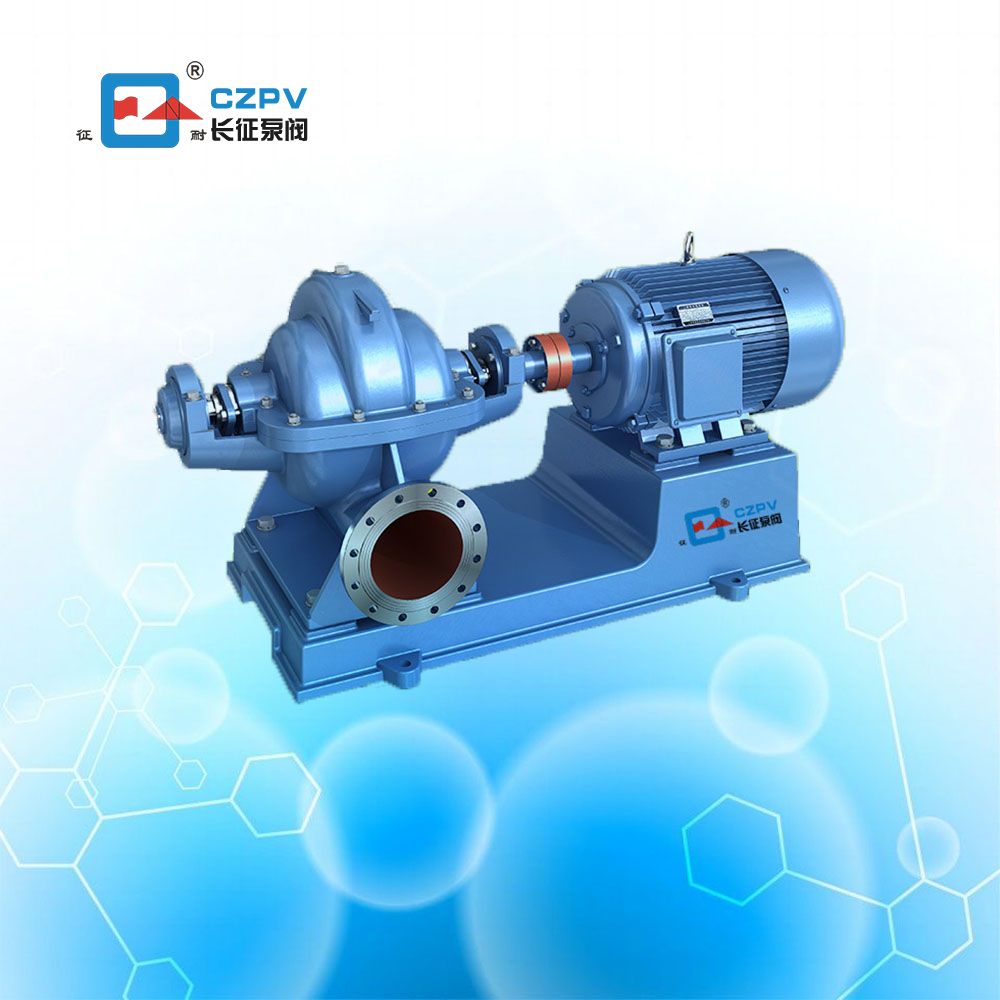

單級雙吸離心泵是一種特殊的離心泵，其在工業生產、供水、供暖、空調和灌溉等領域具有廣泛的應用。與普通的離心泵相比，單級雙吸離心泵的特點在于其擁有雙向進水口，能夠同時從兩個方向吸取介質，從而提高了泵的吸入能力和運行效率。本文將深入探討單級雙吸離心泵的構成和工作原理，幫助讀者全面了解這一重要泵類設備。

單級雙吸離心泵的構成

單級雙吸離心泵的主要構成包括泵體、葉輪、軸、軸承、密封裝置和進出口管道等組成部分。

首先，泵體是單級雙吸離心泵的主體部分，通常由鑄鐵、鋼板焊接或鑄鋼等材料制成。泵體具有兩個對稱的進口，使得泵能夠從兩個方向吸取介質。泵體內部有通道和腔體，其結構設計決定了泵的性能和工作特性。在運行時，介質從兩個進口進入泵體，經過葉輪的加速，然后從出口排出。

其次，葉輪是單級雙吸離心泵的核心部件，它由葉片和輪盤組成。葉片通過焊接或螺栓緊固在輪盤上，其數量和角度的選擇影響著泵的流量和揚程。葉輪通常是由不銹鋼、青銅或其他耐腐蝕材料制成，以適應不同介質的輸送需求。在運行過程中，葉輪在高速旋轉時，產生離心力，將流體加速推動，然后從兩個進口進入泵體。

軸是連接電機和葉輪的組件，它負責傳遞電機的動力，使葉輪能夠旋轉。軸承位于泵體內部，支撐軸的運轉，保證泵運行時的穩定性和可靠性。軸承通常采用滾動軸承或滑動軸承，其選擇取決于泵的負荷和運行條件。

密封裝置是保證泵不發生泄漏的重要組成部分，它通常位于泵體和軸的連接處。常用的密封形式有填料密封和機械密封。填充密封采用柔性填料填充在密封腔中，通過壓緊填料來防止泵的泄漏。機械密封則采用機械裝置實現密封，通常具有更好的密封效果和壽命。

進出口管道是將介質引入和排出泵體的通道，其設計和布置對于泵的運行效率和性能至關重要。合理設計的進出口管道可以減少阻力和能耗，提高泵的工作效率。

綜上所述，單級雙吸離心泵是一種結構簡單、功能強大的泵類設備。其雙向進水口使其適用于大流量介質的輸送，具有較高的效率和穩定性。在實際應用中，選取合適的材質和設計參數，優化泵體和葉輪的結構，正確選擇密封裝置和軸承，以及合理布置進出口管道，將有助于進一步提高單級雙吸離心泵的工作效率和性能，實現資源的高效利用。
