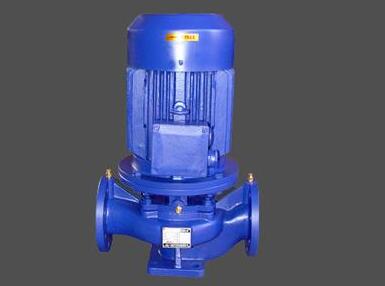

立式管道離心泵說明書

    一、產品簡介

    立式管道離心泵是由本單位的科學技術人員和內部水泵專家選擇的出色液壓模型。它采用了IS型離心泵的性能參數，并在一般立式泵的基礎上經過巧妙組合設計而成。同時，根據使用溫度和介質可以分配合適的熱水，高溫，腐蝕性化學泵和油泵。該系列產品具有高效，節能，低噪音，性能可靠的優點。

    二、產品特點

    1、泵是垂直結構，具有相同的入口和出口直徑，并且位于相同的中心線上。它可以像閥門一樣安裝在管道中。它外形緊湊美觀，占地面積小，建設投資少。如果想在戶外使用，則加上防護罩即可。

    2、葉輪直接安裝在電動機的延伸軸上。軸向尺寸短，結構緊湊，泵和電機的軸承配置合理，可以有效地平衡泵運行產生的徑向和軸向載荷，從而保證泵的平穩運行。

    3、軸封采用機械密封或機械密封的組合。采用進口鈦合金密封圈，中型耐高溫機械密封，并采用硬質合金材料，耐磨密封，可有效延長機械密封的使用壽命。

    4、易于安裝和維護，無需拆卸管道系統，可通過卸下泵接頭底座的螺母將所有轉子零件抽出。
    三、產品用途

    立式管道離心泵用于輸送清潔水和其他物理和化學性質類似于清潔水的液體。適用于工業和城市給排水，高層建筑增壓供水，花園灑水灌溉，消防增壓，長途運輸，暖通空調制冷循環，衛生間等冷熱水循環增壓及配套設備，使用溫度T<80℃。

    四、工作條件

    1、吸氣壓力≤1.0MPa，或泵系統的高工作壓力≤1.6MPa，即泵的吸入口壓力，泵壓頭≤1.6MPa，且泵的靜壓試驗壓力為2.5MPa，訂購時請注明系統工作壓力。當泵系統的工作壓力大于1.6MPa時，訂貨時應另行說明，以便泵的流通部分和連接部分由鑄鋼制成。

    2、環境溫度<40℃，相對濕度<95％。輸送介質中固體顆粒的體積含量不超過單位體積的0.1％，粒徑小于0.2mm。
